Šroubové olejové kompresory 3-22kW - se sušičkou

Šroubové kompresory Airpol řady KT (na vzdušníku 500 l) a T (bez vzdušníku) mají pohon přenášen řemenem. Účinnost je 20-190 m3/h vzduchu při výkonu elektrického motoru v rozmezí od 3 do 22 kW.

Kompresory jsou určeny pro nepřetržitý provoz v náročných provozních podmínkách. Dodávají stlačený vzduch v dílnách a tam, kde je nutná vysoká kvalita vzduchu (např. při regeneracích turbodmychadel, kde se používá filtrovaný vzduch s ohledem na potřeby tryskacích a vyvažovacích strojů). Byly navrženy speciálně pro potřeby zákazníků, kteří chtějí nahradit dříve používané, malé pístové kompresory více technologicky pokročilým a tišším šroubovým kompresorem. Tyto stroje jsou obvykle produkovány s akustickým krytem (skříní).

Šroubové kompresory jsou moderní, trvanlivé a energeticky účinné zdroje stlačeného vzduchu. Důkazem jejich spolehlivost je tříletá záruka na všechny komponenty s možností prodloužení až na pět let. Tyto stroje se vyznačují dlouhou dobou mezi servisní údržbou, snadnou obsluhou a instalací.

Stlačený vzduch přicházející z kompresoru je již z velké části vyčištěn. Obsah oleje klesne na asi 3 ppm prostřednictvím efektivního a účinného systému pro odstraňování oleje. Značná část vlhkosti se vysráží v koncovém chladiči, který je součástí zařízení šroubového kompresoru a následně v integrovaném vysoušeči.
Kompresory se vyznačují plně automatickým provozem, standardně spínačem hvězda-trojúhelník, plnou ochranou proti přetížení a vysoké provozní teplotě a signalizaci nadměrného znečištění vzduchových filtrů a oleje. Každý stroj má standardizované připojení stlačeného vzduchu, což umožňuje snadné připojení kompresoru do sítě. Chlazení vzduchem, umožňuje v zimních podmínkách použití ohřátého vzduchu pro vytápění haly.
Stavba kompresoru, použité prostředky ochrany a regulace poskytují kompletní bezpečnost obsluhy i stroje. Informační systém o potřebě údržby je přehledný a jednoduchý na používání.

Přednosti šroubových kompresorů Airpol řady KT a T:

záruka 36 až 60 měsíců na celý kompresor
trvanlivost šroubového bloku - první regenerace ložisek až po 30.000 – 50.000 hodinách provozu
vysoká kvalita stlačeného vzduchu – jen 3 ppm oleje a 10°C nad teplotu okolního vzduchu na výstupu z kompresoru
integrovaný vysoušeč a dva filtry vzduchu
mikroprocesorové řízení, které nepřetržitě monitoruje práci kompresoru
vysoká energetická účinnost
vysoká kvalita zpracování potvrzená certifikátem ISO 9001 získaným v roce 1998
osvědčené a vysoce kvalitní komponenty
spolehlivá a promyšlená konstrukce
nízké provozní náklady - dosažené díky konkurenční ceně provozních materiálů a servisních prohlídek
snadná obsluha a údržba
téměř 50 let zkušeností v oblasti výroby, činí šroubové kompresory vyhovující potřebám i těch nejnáročnějších zákazníků
přehledný ovládací panel

Konstrukce šroubových kompresorů Airpol

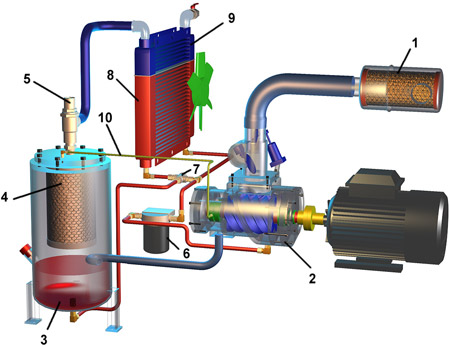

Okolní vzduch je nasáván přes sací filtr (1) proudí přes regulátor vzduchu vybavený plynule nastavitelným regulačním ventilem pro nastavení okamžité potřeby stlačeného vzduchu. Práci regulátoru sání řídí elektronická jednotka spojená s tlakovým spínačem.

Do vzduchu stlačeného ve šroubovém bloku (2) se vstřikuje olej předem vyčištěný ve filtru (6). Vstřikování oleje zajišťuje mazání, těsnění a chlazení šroubového bloku. Směs oleje a vzduchu se stlačuje v prostorech mezi šroubovými rotory, pak proudí do nádrže odlučovače oleje (3), kde se vylučuje většina oleje obsaženého ve vzduchu. Z nádrže separátoru proudí vzduch přes jemný filtr (4), ventil minimálního tlaku (5) do chladiče (9), kde se ochladí na teplotu 10 ° C nad teplotu okolí. Olej hromadící se v odlučovači/separátoru oleje se vede potrubím (10) do šroubového bloku. Průtok oleje přes chladič (8) řídí termostat (7). Filtry sání a oleje jsou vybaveny čidly znečištění.

konstrukce

1. Filtr vzduchu
2. Šroubový blok
3. Odlučovač (separátor) oleje
4. Jemný filtr
5. Ventil minimálního tlaku
6. Filtr oleje
7. Termostat
8. Chladič oleje
9. Chladič vzduchu

Šroubový blok

V šroubových kompresorech Airpol jsou používány šroubové bloky vlastní, případně z produkce renomovaných světových výrobců.

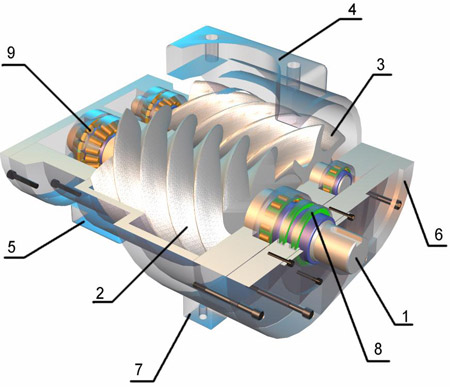

šroubový blok

1. Hnací hřídel
2. Rotor s vnějším ozubením
3. Rotor s vnitřním ozubením
4. Vstupní otvor
5. Výstupní otvor
6. Ložiskové víko
7. Uchycení bloku
8. Trojité utěsnění hřídele
9. Ložiska

Využití tepla produkovaného kompresorem

Každý kompresor během své práce produkuje teplo, jehož množství je porovnatelné s výkonem elektrického motoru. Všechny kompresory se zvukotěsným krytem z produkce společnosti Airpol umožňují využití tohoto tepla v podobě proudu teplého vzduchu. Teplo lze využít pro vyhřívání nejbližšího okolí (výrobní haly, sklady, apod.) a tím získat 80% energie spotřebované kompresorem. Kompresor lze také vybavit výměníkem tepla olej-voda, který umožňuje provádět ohřev vody a získat tak zpět 70% energie. Tuto ohřátou vodu lze využít v ústředním topení nebo pro ohřev teplé užitkové vody. Výběr typu ohřevu se provádí automaticky, jestliže není potřeba odběru teplé vody, kompresor se samočinně přepne na chlazení vzduchem.

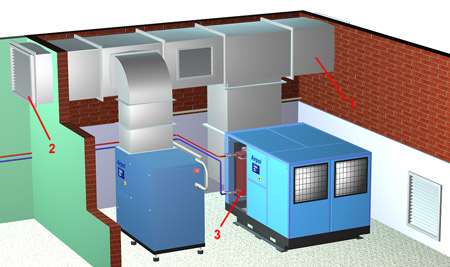

Na obrázku je ukázáno propojení dvou šroubových kompresorů se zvukotěsným krytem do rozvodu teplého vzduchu. Rozvodem (1) se teplý vzduch dostává k výdechům (2) do vyhřívaných místností. Jako další příslušenství lze připojit výměník tepla olej-voda (3).

využití tepla

Opláštění kompresorů se sníženou úrovní hluku

Šroubové kompresory se zvukově izolačním krytem se vyznačují nízkým vlivem na své okolí. Veškeré opláštění je uvnitř vyplněno materiálem, jehož schopnost absorbovat hluk dosahuje v průměru 80%. Menší kompresory mají navíc speciálně upravené sací a odtokové kanály chladícího vzduchu, což dále snižuje hladinu hluku. Díky tomu může být kompresor umístěn přímo ve výrobní hale.

opláštění
