S automatickou korekcí nevývahy

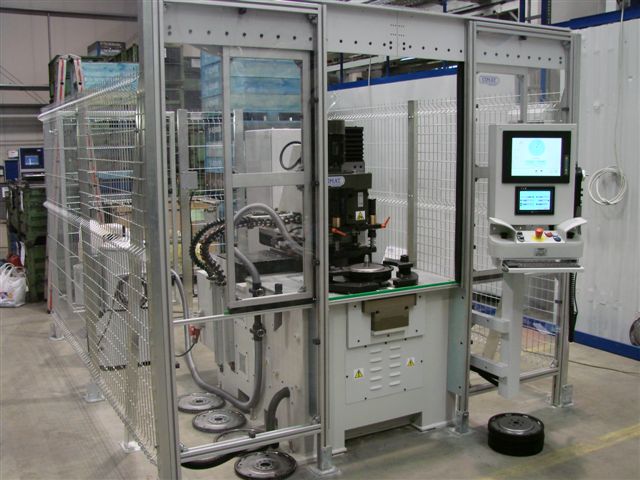

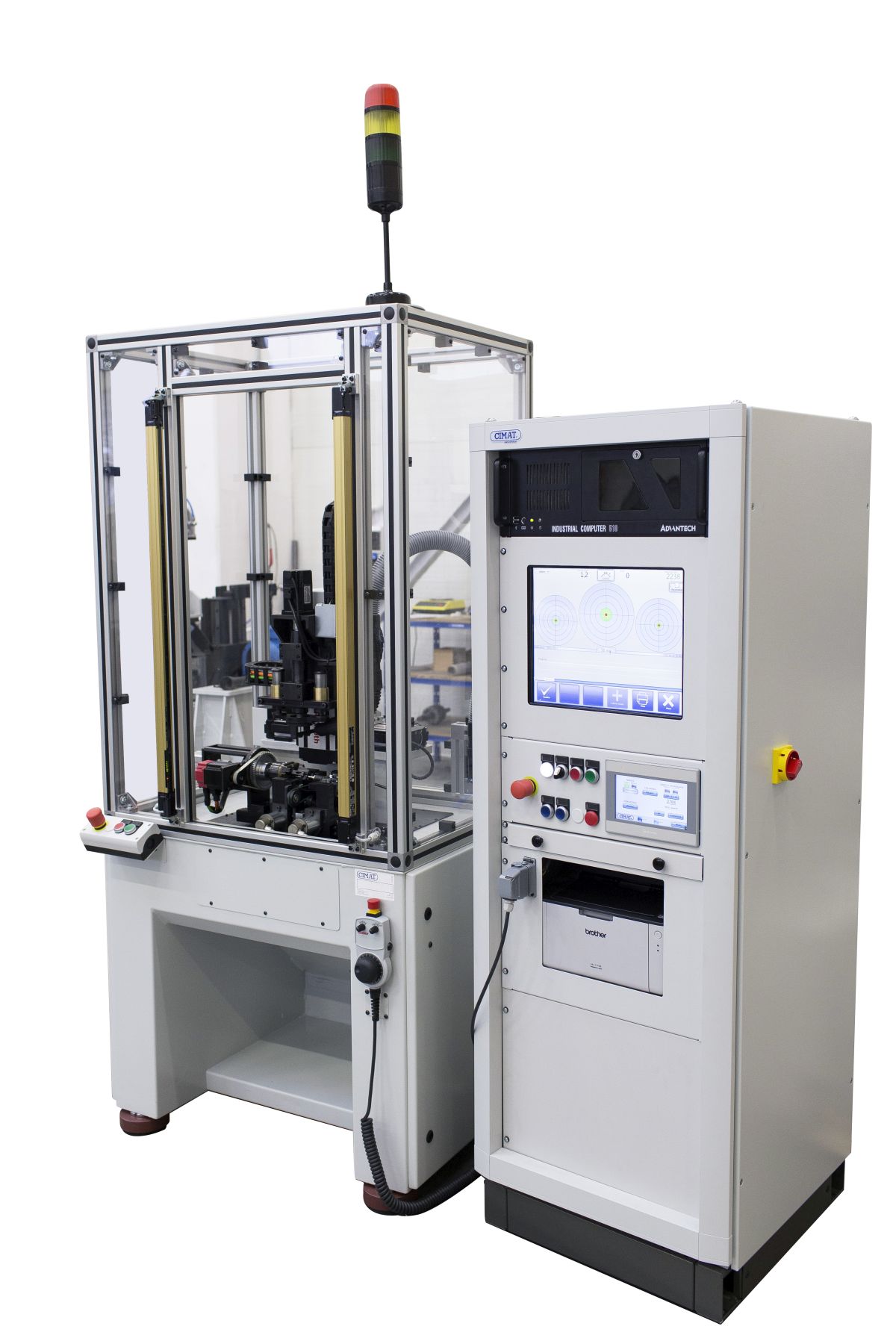

Společnost CIMAT produkuje specializované vyvažovací stroje s automatickou korekcí nevývahy. Vyvažovací stroje jsou vyráběny v různých verzích v závislosti na typu obsluhy, hmotnosti a rozměru rotoru. Mohou být rozděleny do dvou základních typů:

Soubor strojů s numerickým ovládáním přizpůsobených pro použití v automatických linkách:

1. CMT 1,5 V1 FB

2. CMT 50 V1 FB

3. CMT 250 V1 FB

1. Rozsahy:

1.1. K vyvažování kotoučů s hmotností 0,3 kg až 250 kg.

1.2. Rozsah průměru kotouče od 40 mm do 750 mm

1.3. Rozsah výšky kotouče až 180 mm.

1.4. Rozsah středicích otvorů od 3 mm do 450 mm.

2. Obecné informace:

2.1. Způsob korekce rozložení hmotnosti:

- vrtáním shora, zdola nebo ze strany,

- frézováním bodově nebo spojitě shora, zdola nebo na povrchu (hraně) kotouče.

2.3. Intuitivní a flexibilní uživatelské rozhraní.

2.4. Mohou být trvale připojeny k serveru výrobce pro aktivní a trvalou údržbu a diagnostiku stavu stroje na dálku.

3. Funkce stroje zajišťující vysoký výkon:

3.1. Vrtání a frézování probíhá současně v 3-dimenzionálním obrábění na jedno upnutí kotouče.

3.2. Hodnota zbytkové nevyváženosti je nastavitelná.

4. Vlastnosti stroje zajišťující vysokou účinnost vyvažování:

4.1. Stroj má zabudovanou:

- kompenzaci chyb uchycení kotouče v úchytu,

- automatickou kalibraci,

- definovaní zakázaných zón na povrchu vyvažovaného disku pro vrtání a frézování,

a nově:

- stroj automaticky analyzuje hodnoty a postavení zbytkové nevyváženosti v následujícím disku v sérii a učí se najít optimální parametry distribuce korekce nevývahy.

5. Rozsah dodávky:

5.1. Stroj je dodáván spolu s bezpečnostním krytem a sacím systémem.

5.2. Technologickým zařízením pro centrování a uchycení disků.

5.3. Implementace všech procesů, které se vztahují k vyvažování kotoučů v areálu zákazníka.

Videoprezentace poloautomatického a plně automatického vyvažovacího stroje.

Numericky řízené stroje se dále liší v následujících směrech:

• jsou vybaveny svislou osou vřetene,
• jsou přizpůsobeny pro vyvažování velkých sérií,
• díky využití nejmodernějších měřících systémů jsou velmi přesné v měření nevývahy s uživatelsky přívětivým ovládáním,
• před nasazením rotoru na stroj nemusí být označen žádným způsobem, stačí jen upnout rotor na vyvažovačku - snímač rotace dokáže (bez označení) sledovat otáčení rotoru v obou směrech,
• provoz stroje je v co největší míře automatizovaný, všechny výsledky měření jsou ukládány do databáze nacházející se v měřicím modulu a mohou být použity pro pozdější zpracování
• jsou vybaveny technologickým zařízením sloužícím ke korekci nevývahy (frézkami nebo vrtačkami), řízenými PLC programy FANUC nebo SIEMENS,
• zařízení může být spojeno s celkovým řídicím systémem oddělení,
• vysoká spolehlivost stroje je zajištěna s ohledem na požadovanou výrobní kapacitu a nepřetržitý provoz prostřednictvím použití obráběcích strojů, servopohonů vřeten a hotových komponentů dodávaných od renomovaných firem,
• je zajištěna vysoká flexibilita a jednoduchost ovládání vyvažovačky, co se týká různého tvaru rotorů a jejich průměrů díky použití moderních měřicích jednotek, ovládáním PLC a číslicově řízeného obráběcího stroje.

Ke každému stroji jsou poskytovány komplexní služby:

• stroj je přizpůsoben technologickým požadavkům vyskytujícím se u zákazníka,
• v nabídce jsou ochranné kryty typu C-60 v souladu s normou ISO 7475 a DIN 45690,
• stroj je připraven k výrobní činnosti u zákazníka,
• rychlý záruční i pozáruční servis.
